地形剖面图是高考地理中的重要考点之一，主要考查学生对地形特征的理解、空间想象能力以及读图分析能力。

一、地形剖面图的基本概念

地形剖面图是通过垂直切割地表某一方向，展现地表起伏形态的二维示意图。通常基于等高线地形图绘制，能直观反映地势高低、坡度陡缓、地貌类型（如山峰、山谷、鞍部、陡崖等）。

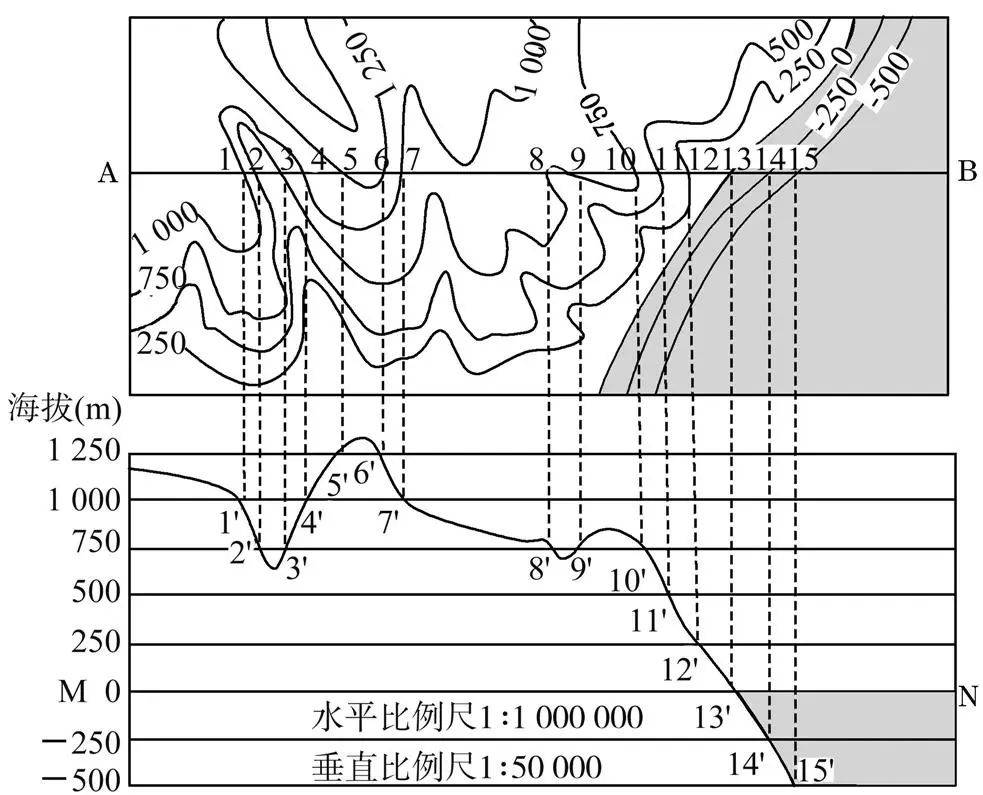

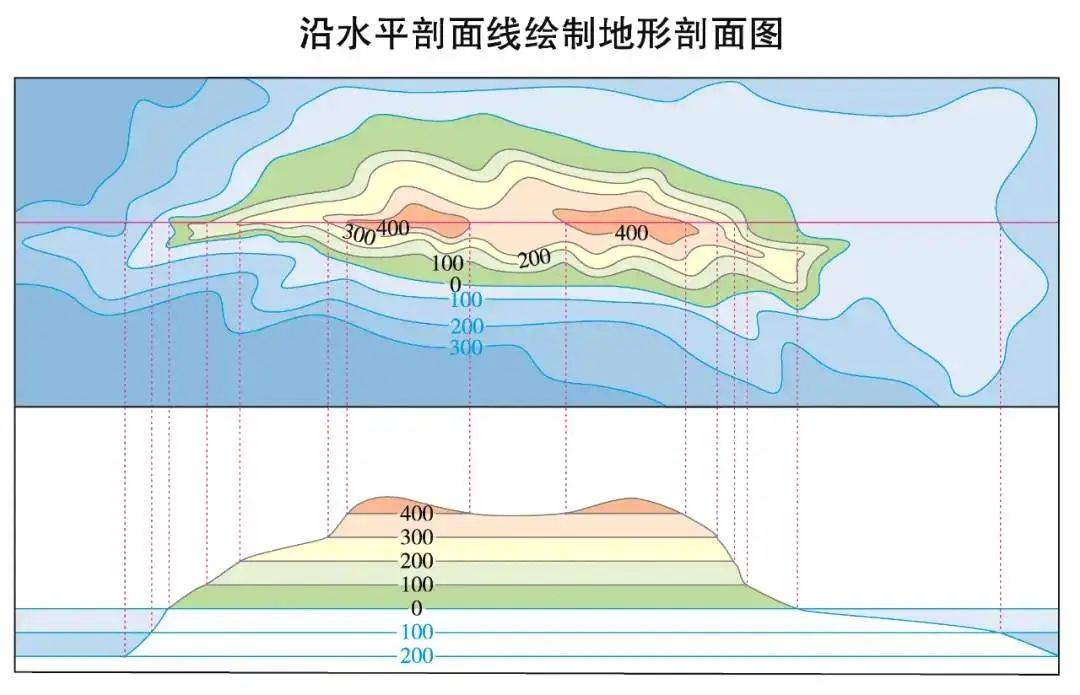

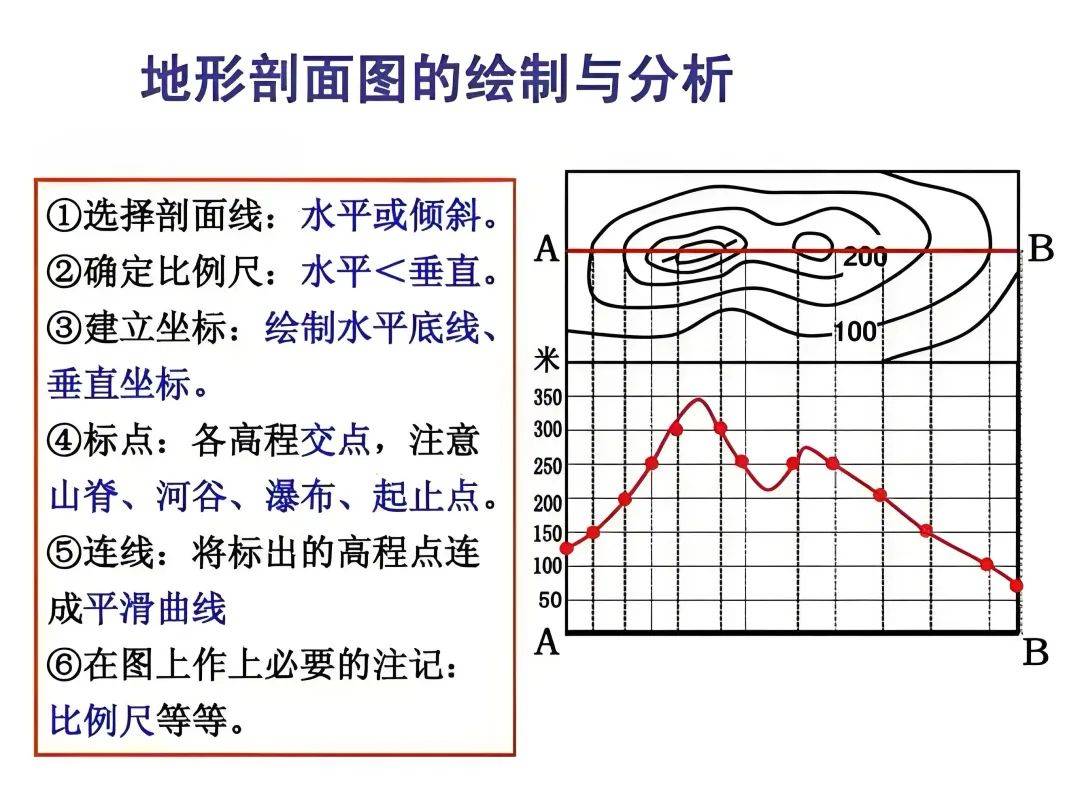

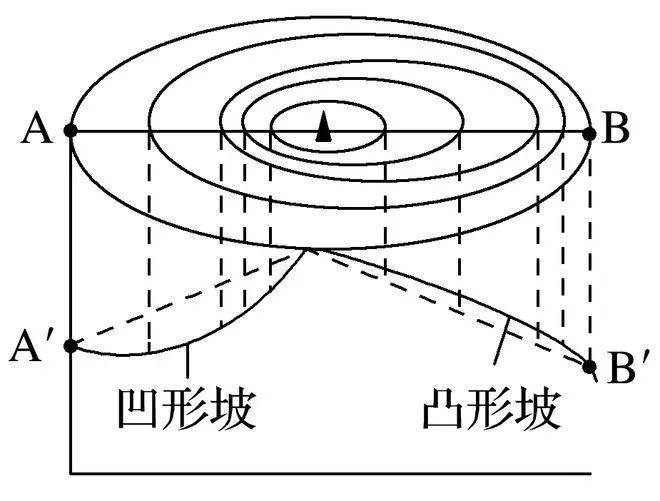

二、地形剖面图的绘制步骤

（高考可能考查绘图题）

1. 确定剖面线：在等高线地形图中画出需要分析的剖面线（如AB线）。

2. 建立坐标系：

（1）横轴：表示水平距离（比例尺与等高线图一致）。

（2）纵轴：表示海拔高度（需标注刻度，一般纵轴比例尺大于横轴以突出地形起伏）。

3. 标出交点：将剖面线与等高线的交点投影到横轴上，并标注对应海拔高度。

4. 连线成图：用平滑曲线连接各点，形成地形剖面图。

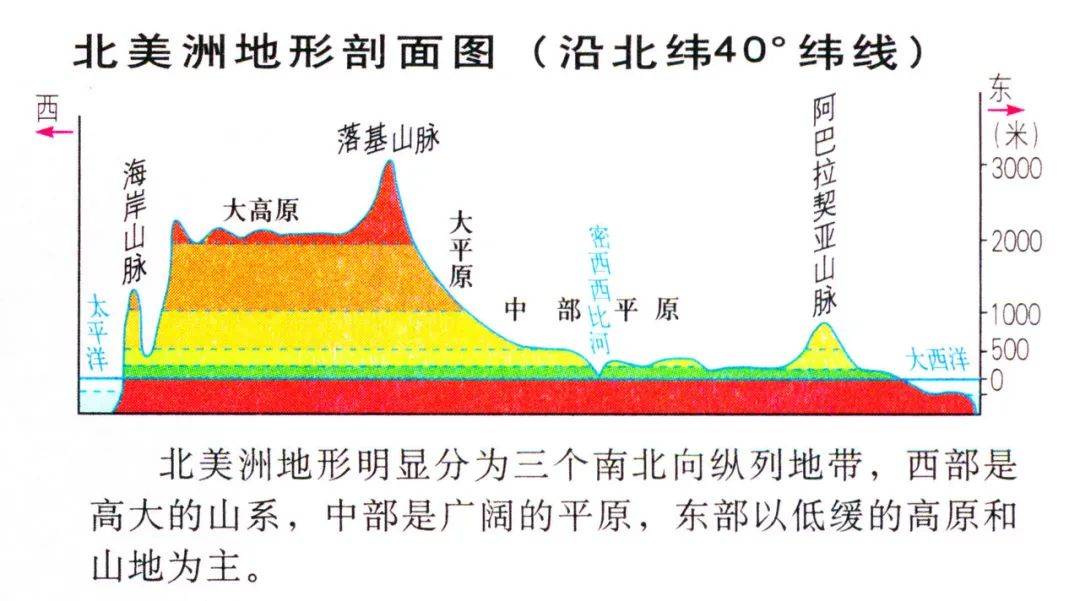

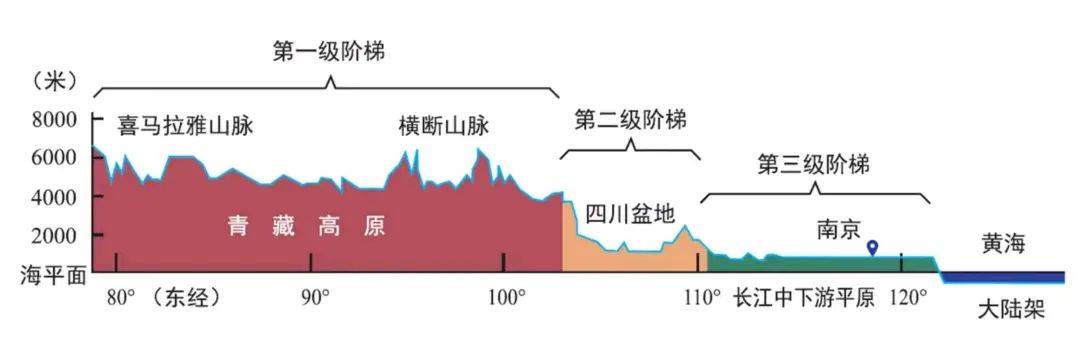

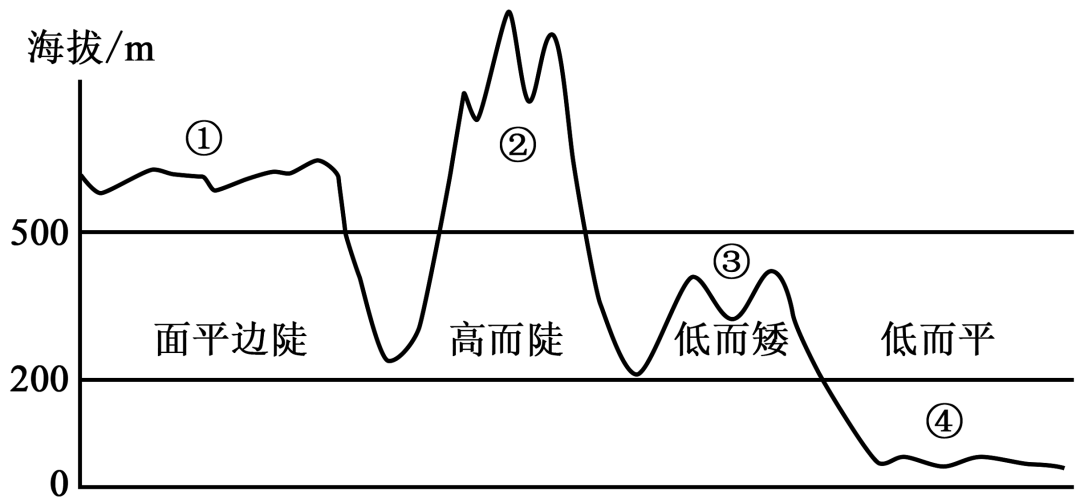

三、地形剖面图的判读技巧

1. 判断地势起伏：

（1）观察剖面线上海拔最高点和最低点，分析整体地势变化（如西高东低、中间高两侧低等）。

（2）结合剖面线经过的地形部位（如山峰、鞍部、陡崖）。

2. 分析坡度陡缓：

（1）等高线密集处对应剖面图中坡度陡峭的区域；

（2）等高线稀疏处对应平缓区域。

（1）陡崖：剖面线中出现垂直或接近垂直的陡坡。

（2）鞍部：两侧高、中间低的“凹形”区域。

（3）河谷/山谷：剖面线呈“U”形或“V”形凹陷。

四、高考常见题型及解题思路

1. 绘制地形剖面图（注意比例尺转换和坐标标注）。

2. 结合剖面图分析地理问题：

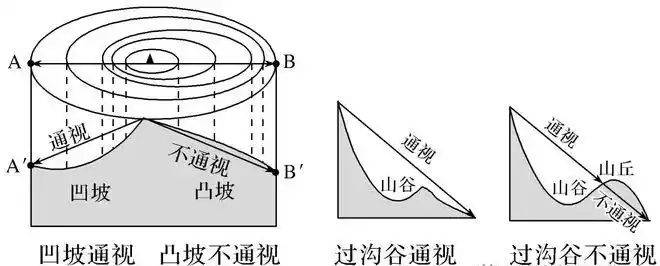

（1）通视问题：判断两点间是否可见（剖面线上无遮挡即可通视）。

（2）工程选线：如公路、铁路需选择坡度较缓的路线（对应等高线稀疏区）。

（3）农业布局：梯田多分布在山坡平缓处，河谷适合种植业，山地适合林业。

3. 地形对气候、河流的影响：

（1）山脉走向影响降水分布（迎风坡与背风坡）；

（2）地势高低影响河流流向、流速。

五、高频考点与易错点

1. 比例尺问题：

纵轴比例尺放大时，地形起伏会被夸张，需注意题目是否要求“垂直比例尺放大”。

2. 等高线疏密与坡度的对应关系：

疏→缓坡，密→陡坡（但需注意比例尺是否相同）。

3. 地形特征的描述：

规范答题模板：如“地势西高东低，起伏大；西部以山地为主，东部为平原”。

4. 通视问题误区：

若剖面线中间有山脊或凸起地形，则会阻挡视线。

六、典型例题分析

1.例题：下图为某地等高线地形图（单位：米），沿AB线绘制地形剖面图，并判断从甲地能否看到乙地。

2.解题步骤：

（1） 绘制AB线剖面图，标出各点海拔；

（2） 连接各点形成剖面线；

（3）观察甲、乙两点连线在剖面图中是否有凸起地形阻挡视线。

七、总结

地形剖面图是连接等高线地形图与实际地形的桥梁，需通过反复练习掌握绘图技巧和判读方法。高考中常结合区域地理、自然地理综合考查，需注意结合具体情境（如自然灾害、资源开发）分析地形的影响。
