盛世清北十余年专注清北硕博辅导的经验来看，2013年清华大学硕士生入学考试电路原理试题堪称“电路界的硬核挑战”，题目涵盖范围广、题型灵活多变，既考验考生对基础知识的掌握程度，又要求具备灵活运用知识解决实际问题的能力。今天，就让我们一同深入剖析这套真题，探寻解题思路，为你的备考之路添砖加瓦！💪✨

一、交变电路与卷积积分：稳扎稳打拿基础分

1. 交变电路功率计算：细节决定成败

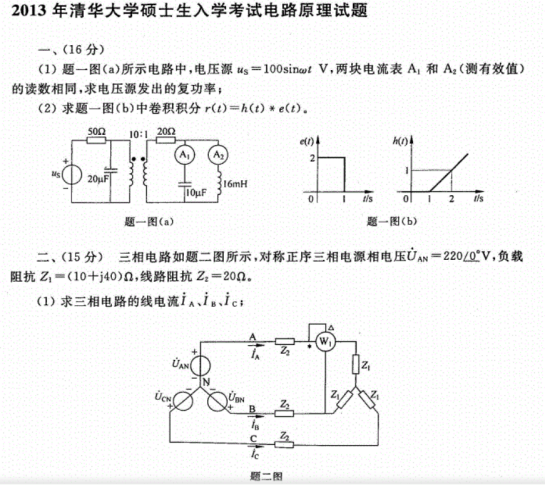

题目亮点：电压源 us=100sinωtV，两块电流表读数相同，求电压源发出的复功率。

解题思路：

✅ 先分析电路结构，确定各元件参数（如电阻、电容、电感）。

✅ 利用相量法将时域电路转化为频域电路，简化计算。

✅ 根据电流表读数相同这一条件，建立等式求解未知量。

✅ 最后计算复功率，注意复功率的实部为有功功率，虚部为无功功率。

避坑指南：注意电流表读数为有效值，计算时需正确转换；复功率计算时符号容易出错，需仔细检查。

2. 卷积积分：图形与公式的结合

题目亮点：求卷积积分 r(t)=h(t)∗e(t)，给出 e(t) 和 h(t) 的图形。

解题思路：

✅ 根据图形确定 e(t) 和 h(t) 的表达式。

✅ 利用卷积积分的定义 r(t)=∫−∞∞h(τ)e(t−τ)dτ 进行计算。

✅ 也可以根据图形特点，采用图形法求解卷积积分，更直观易懂。

避坑指南：积分上下限容易出错，需根据 e(t) 和 h(t) 的非零区间确定；图形法求解时，注意图形的平移和叠加。

📌 二、三相电路：掌握核心公式，轻松解题

1. 三相电路线电流计算：公式是关键

• 题目亮点：对称正序三相电源相电压 U˙AN=220∠0∘V，负载阻抗 Z1=(10+j40)Ω，线路阻抗 Z2=20Ω，求三相电路的线电流 I˙A,I˙B,I˙C。
• 解题思路：
• ✅ 先计算每相的负载阻抗和线路阻抗之和 Z=Z1+Z2。
• ✅ 根据对称三相电路的特点，利用相电压和线电压的关系，以及相电流和线电流的关系进行计算。
• ✅ 可以采用节点电压法或回路电流法求解线电流。
• 避坑指南：注意相电压和线电压的相位差和幅值关系；计算线电流时，符号容易出错，需根据电流的参考方向确定。

📌 三、备考建议：高效学习，稳扎稳打

1️⃣ 基础不牢，地动山摇 🏠

• 电路原理的基础知识是解题的关键，务必熟练掌握电路的基本概念、定律和分析方法。
• 建议结合教材和辅导资料，系统复习每个知识点，构建完整的知识体系。

2️⃣ 真题为王，举一反三 👑

• 真题是最好的复习资料，通过做真题可以了解考试题型、难度和命题规律。
• 每做完一套真题，要认真分析错题，总结解题思路和方法，做到举一反三。

3️⃣ 计算能力，不容忽视 🧮

• 电路原理考试中计算量较大，需要具备较强的计算能力。
• 平时要多做练习，提高计算速度和准确率，避免在考试中因计算失误而丢分。

4️⃣ 心态调整，持之以恒 🧘‍♀️

• 备考过程中难免会遇到困难和挫折，要保持积极乐观的心态，相信自己的努力一定会有回报。
• 坚持每天学习，养成良好的学习习惯，不断积累知识，提升自己的能力。

结语：

2013年清华大学电路原理考研真题虽然具有一定的难度，但只要我们掌握了解题思路和方法，扎实掌握基础知识，多做练习，就一定能够在考试中取得好成绩。盛世清北愿与你携手共进，用专业的辅导和丰富的经验，助你攻克电路原理难关，圆梦清华！
